Ремонт кабельних ліній

Які ушкодження бувають у кабельних лініях?

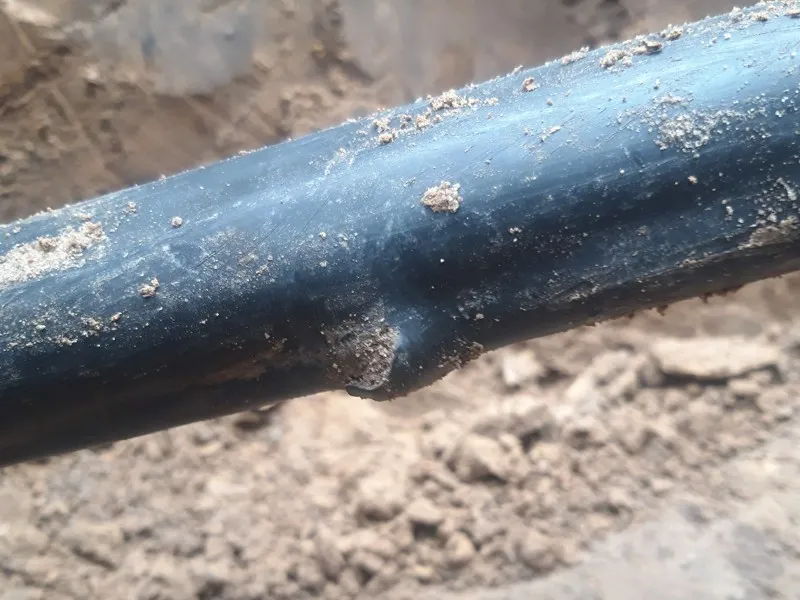

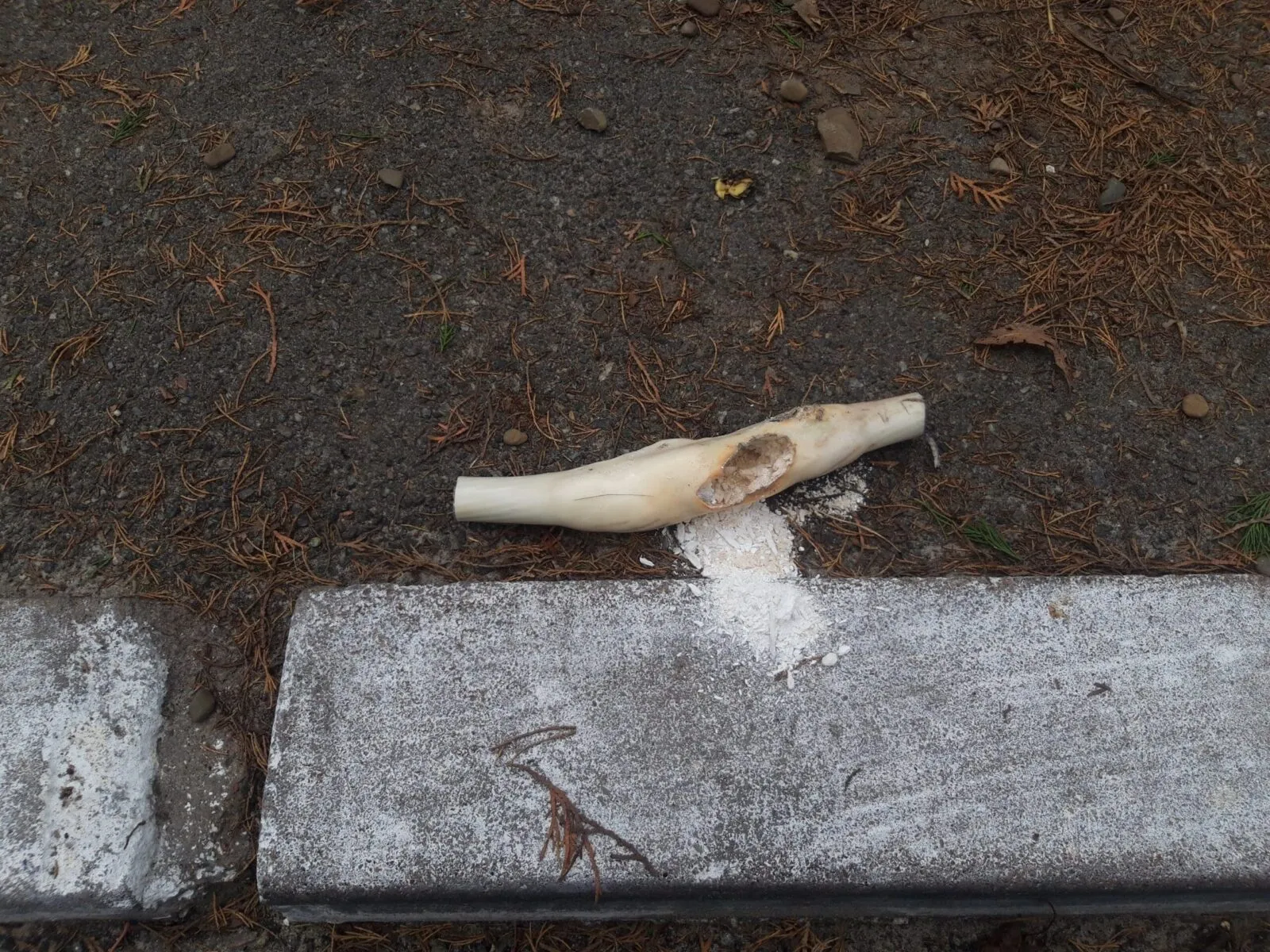

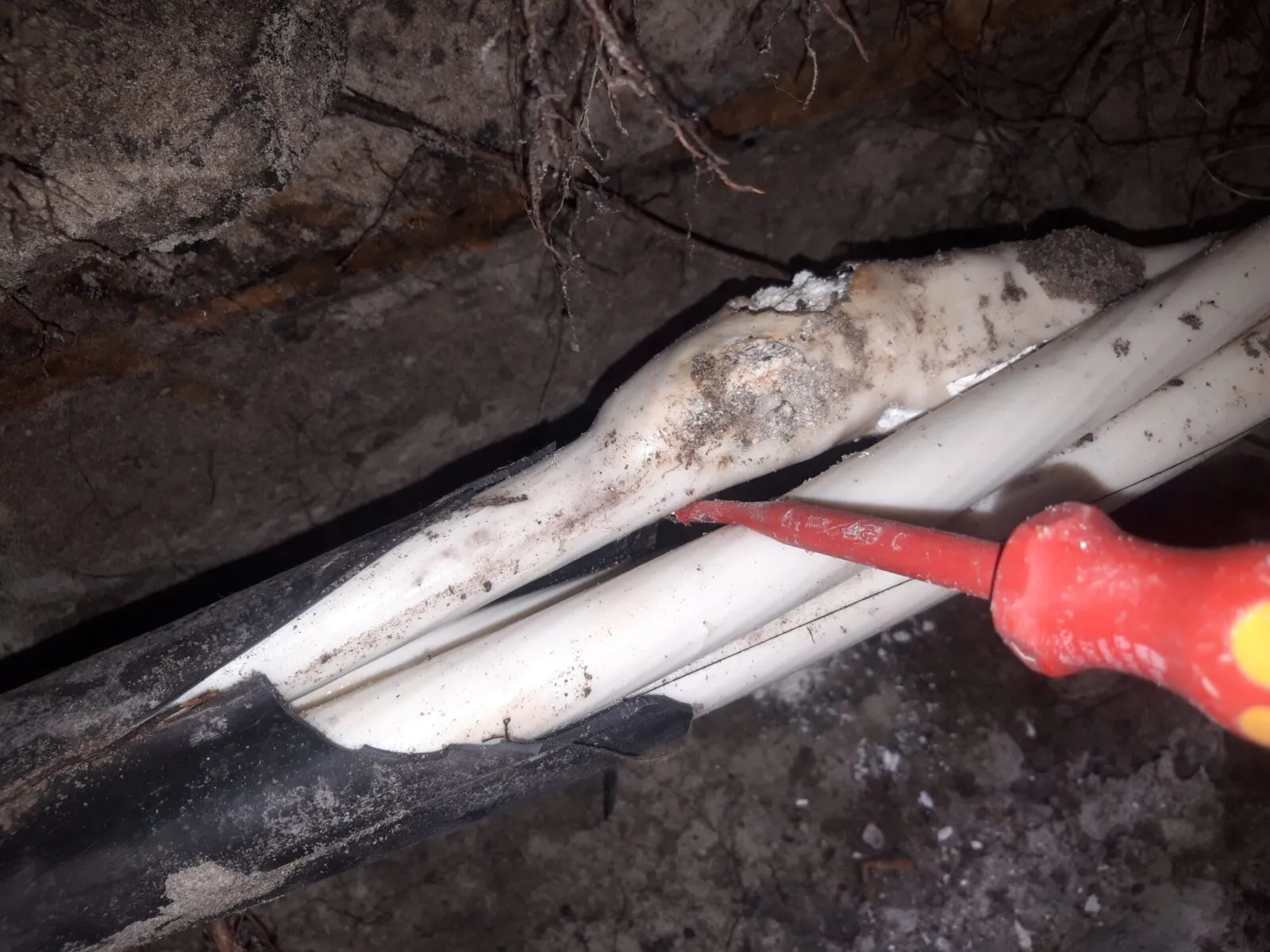

На першій фотографії видно високоомне пошкодження кабелю. При такому пошкодженні відбуваються незначні втрати електрики, які рано чи пізно призведуть до низькоомного пошкодження або короткого замикання.

Ремонт кабелю відбувається стандартною муфтою чи ремонтом окремих жил. У разі можна обійтися без вставок.

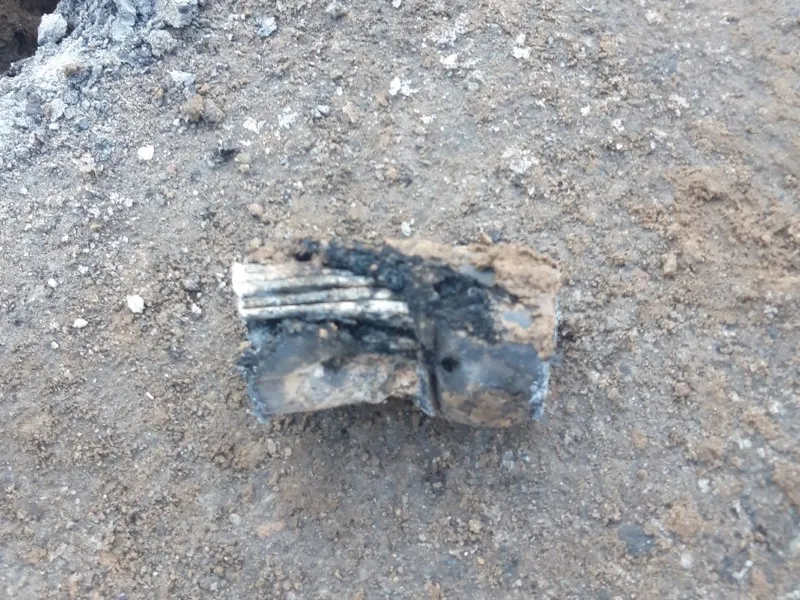

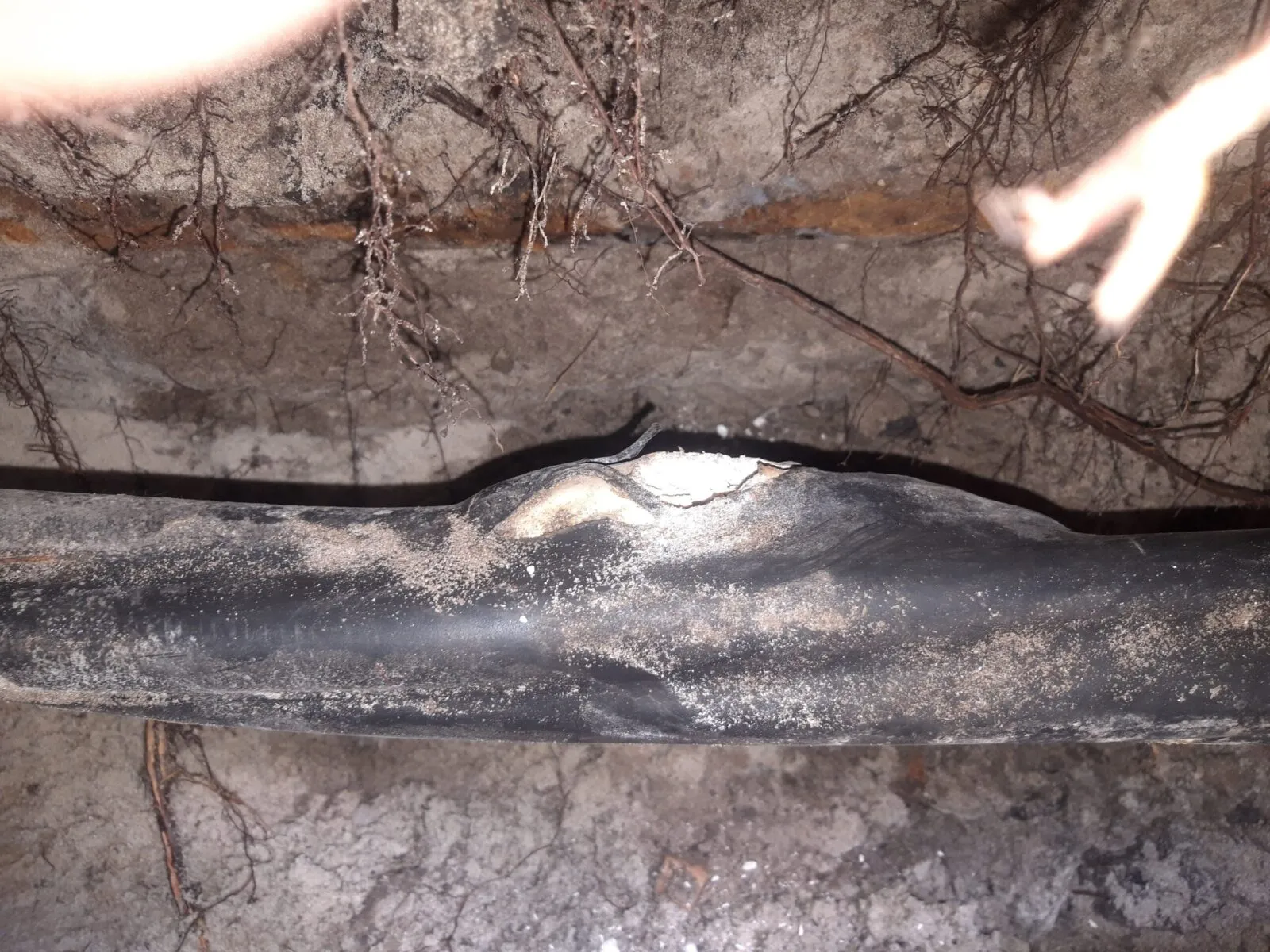

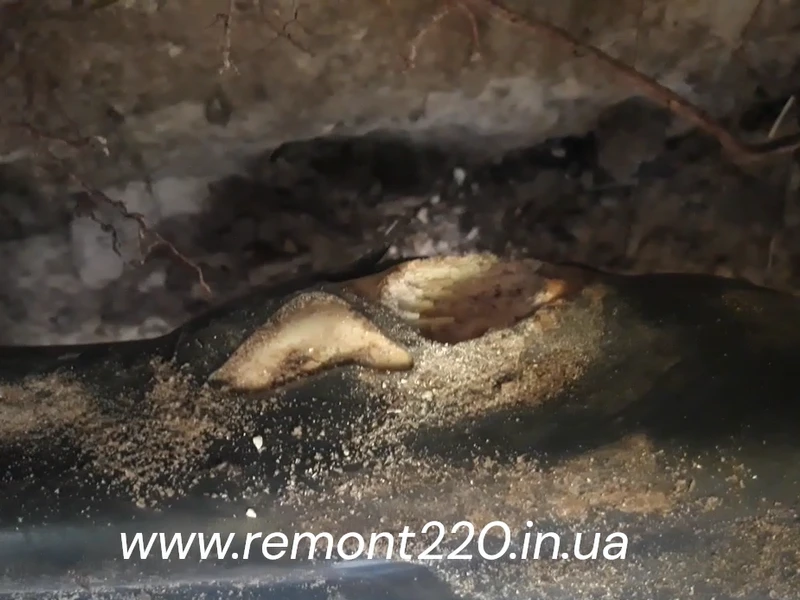

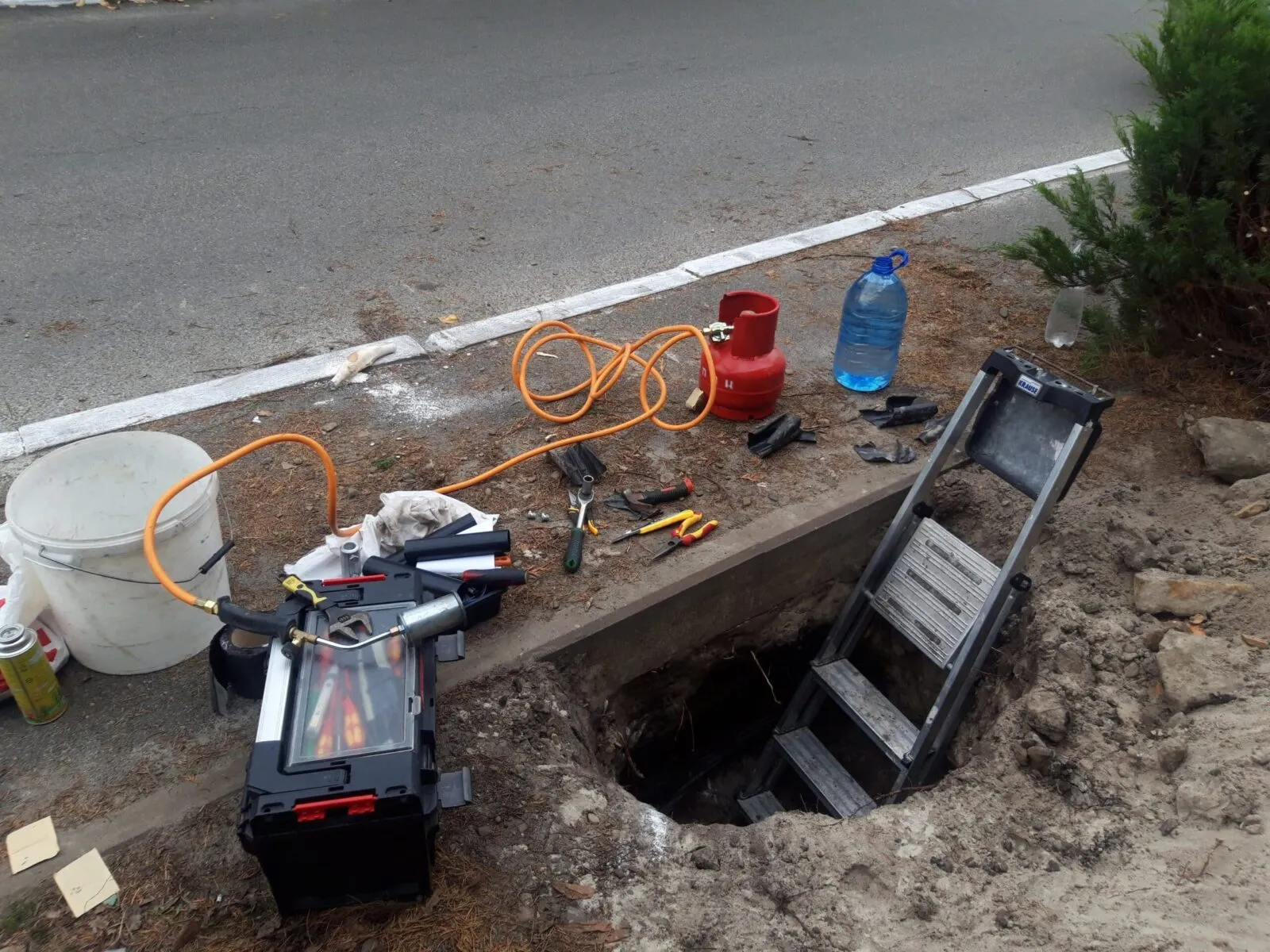

На другій фотографії видно низькоомне пошкодження кабелю. Кабель довго горів (працював як кип’ятильник), автоматичний вимикач не відпрацьовував, не вистачало струму короткого замикання. Коли ізоляція кабелю пошкоджена повністю, відбувається коротке замикання і кабель виходить з ладу. За таких несправностей відбуваються великі втрати електрики.

Якщо у вас різко збільшилося споживання електрики, то насамперед потрібно зробити діагностику вступного кабелю.

Ремонт кабелю в такому випадку, складніший і може вимагати встановлення двох муфт.

Пошук ушкодження в кабелі.

Ремонт кабелю у землі, це складний та багатоетапний процес.

І так почнемо по порядку.

Перше, що потрібно зробити! Зняти живлення з кабелю та від’єднати споживачів, для цього потрібний доступ до кожного кінця кабелю.

Після цих робіт ми приступаємо до пошуку аномалій у кабельній лінії та перевіряємо кабель на опір ізоляції..

Пошук аномалій у кабельній лінії.

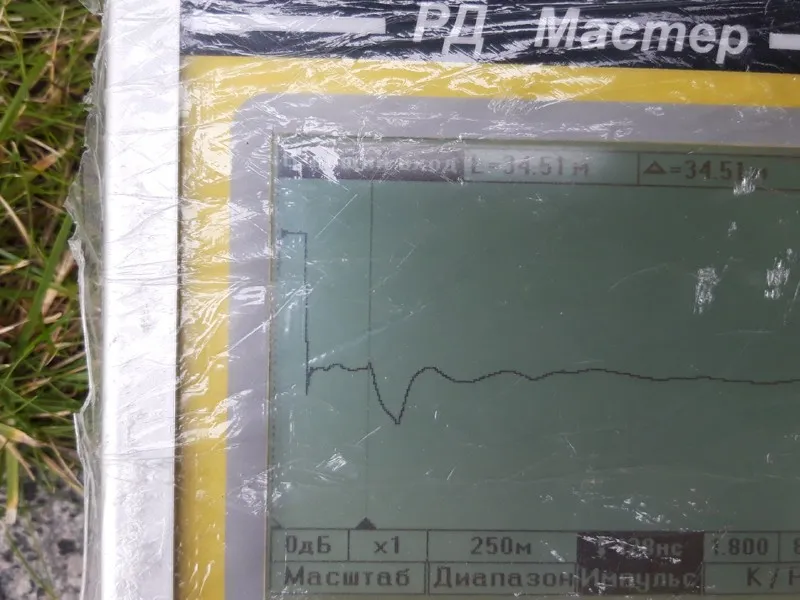

У цьому нам допоможе такий пристрій як рефлектометр. З його допомогою ми можемо визначити стан кабельної лінії щодо загальної довжини, місця короткого замикання чи обриву кабелю.

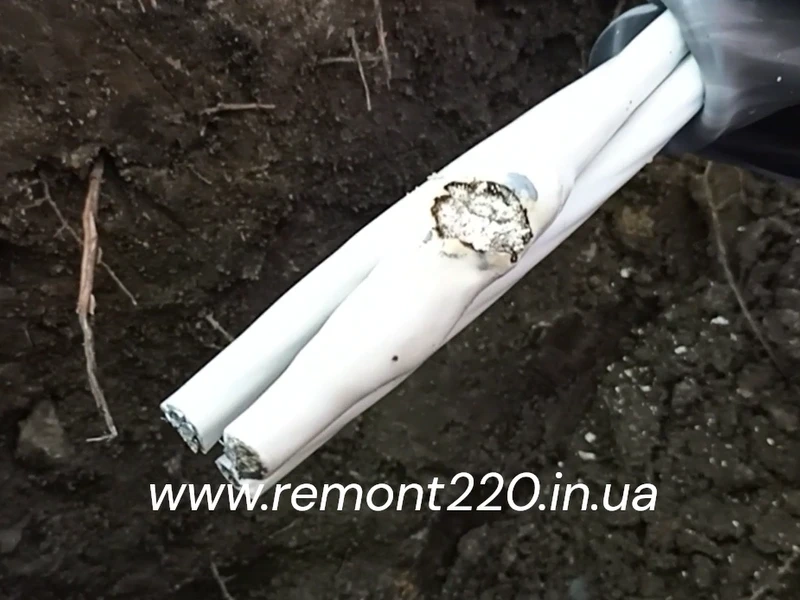

На фотографії у червоному колі бачимо місце пошкодження однієї з двох пар. Одна з пар має коротке замикання, і головне, те, що ми визначаємо приблизне місце пошкодження і на якій воно довжині.

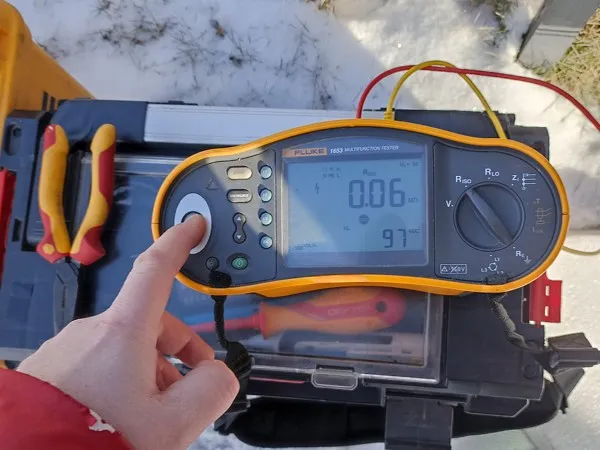

Перевірка кабельної лінії на опір ізоляції.

* 2 МОм. і нижче  — Дуже погана

* 2 – 5 МОм. —  Погана

* 5 – 10 Мом. – Нижче норми

* 10 – 50 МОм. – Гарна

* 50 – 100 МОм. – Дуже хороша

* 100 МОм. і більше – Відмінна

Трасування пошкодженої кабельної лінії.

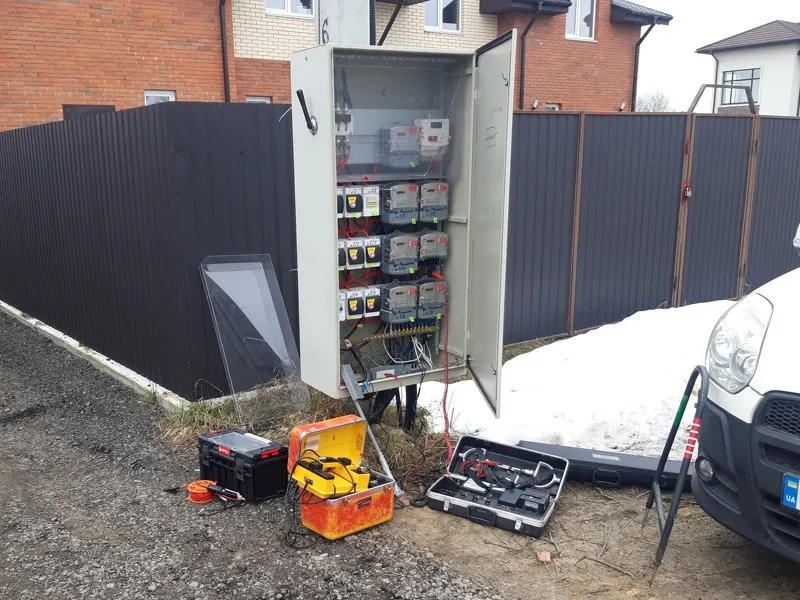

І ось настав час визначити, як і на якій глибині пролягає пошкоджена кабельна лінія. Для виконання таких робіт ми використовуємо трасопошукове обладнання Dynatel 2573 або VlocPro2.

Після трасування кабелю ми переходимо до пошуку пошкодження.

Пошук місця пошкодження в кабельної лінії.

Тепер ми можемо перейти до головного, це знайти точне місце пошкодження в кабелі. Для цих цілей використовується багато різного обладнання. У роботі ми використовуємо підземний локатор несправностей кабелю Aqua-Tronics EG-3000.

Це комплексна система, в якій використовується найефективніша електроніка для виявлення пошкоджень. Найвидатнішим є система автоматичного управління напругою. Система використовується для збереження кабелю.

Це обладнання добре себе зарекомендувало. Основна його особливість – це точне визначення місця пошкодження в кабельній лінії.

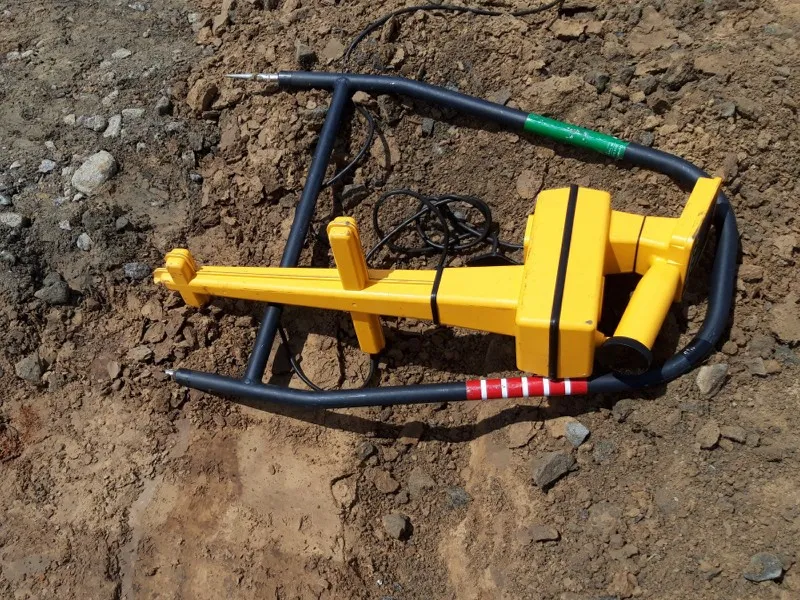

Dynatel 2573 з А-рамкою ми також використовуємо для пошуку пошкодження в кабелі.

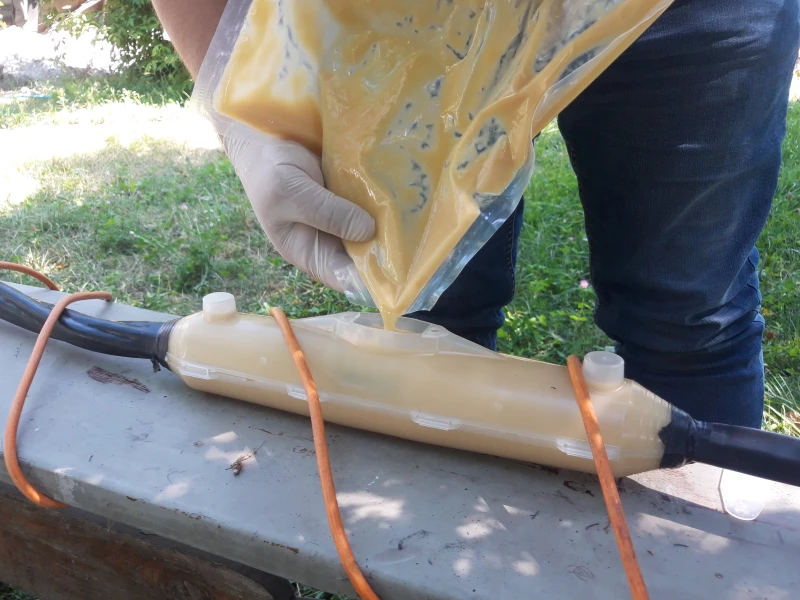

Ремонт кабельної лінії, монтаж муфти.

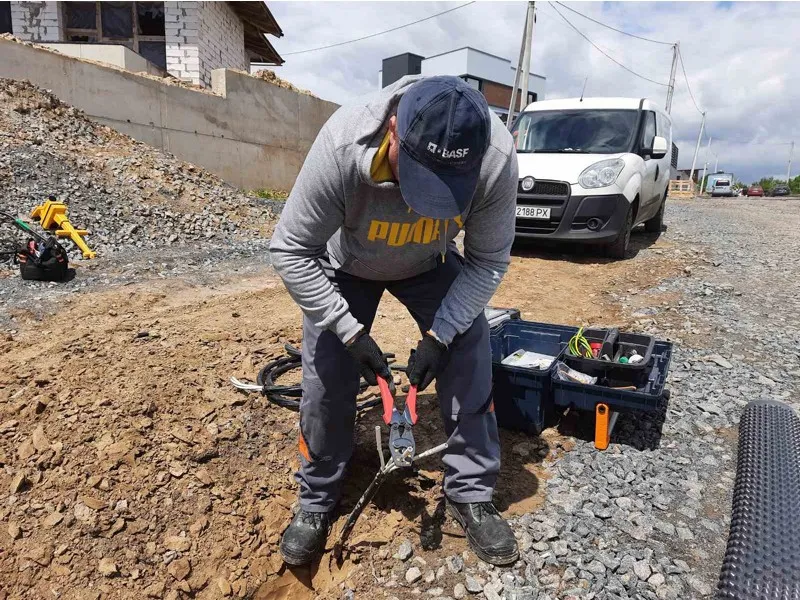

Після встановлення місця пошкодження в кабелі виконується ремонт.

Перше – це необхідно забезпечити хороший доступ до місця пошкодження для подальшого ремонту.

Друге – це використання якісних матеріалів для ремонту кабелю. Ми використовуємо товстостінну клейову термоусадку для досягнення підвищеної опірності кабельних жил у кабелі.

Третє і найголовніше: після ремонтних робіт провести повторну перевірку кабелю на опір ізоляції.

Якщо опір ізоляції кабелю в нормі, його можна допускати до роботи.

Якщо опір ізоляції Вас не влаштовує, то потрібно продовжувати ремонт кабельної лінії далі.

Ремонт кабеля

Ми багато років надаємо послуги з ремонту та діагностики електропроводки.
Виконуємо такі роботи:
— ремонт кабельних ліній у землі;
— трасування кабельних ліній та трубопроводів…
