Ремонт кабельных линий

Ремонт кабельных линий.

Мы эффективно устраняем все неисправности, связанные с  механическим повреждением проложенного кабеля, так и с незначительными повреждениями изоляции в кабеле. Работаем с кабелями от 0,4 кВт.  до  10 кВт. (от 220 Вт. да 10 000 Вт.)

Зачем проводится диагностика кабельных линий?  Самое главное  —  это проверка изоляции кабеля. Проверка изоляции между жилами в кабеле и проверка кабельных жил на касание их на землю. Для таких работ мы используем электролабораторию  Fluke 1653 или Megger 1825

Руководство по серьезности неисправностей:

0-100 кОм — серьезная неисправность
100 — 500 кОм — средняя  неисправность
1 МОм и выше — легкие неисправности

На следующем этапе, мы проверяем целостность  кабельной линии, ее длину и длину каждой жилы в отдельности.  Также мы определяем на наличие ремонтных муфт на кабеле и их качество.

Поиск и трассировка кабеля.

Следующий этап это физически определить, где пролегает кабельная линия и на какой глубине залегает кабель для этого мы используем трассопоисковое  оборудование локатор 3M  Dynatel  серии 2573 или vLocPro2 от компании Vivax-MetroTech. При неглубоком залегании кабельной линии мы как же используем трассопоисковое оборудование GreenLee 501, GreenLee 8000.

Определение точного места повреждения.

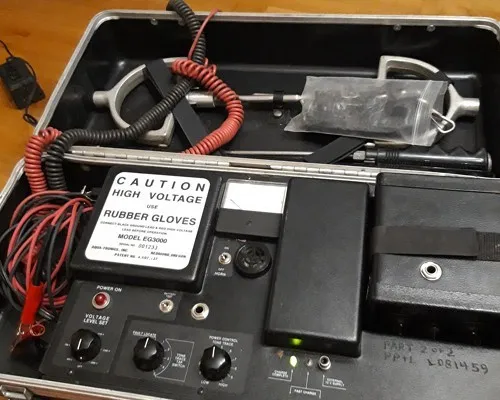

И теперь самое главное, это определение точного места повреждения кабеля в земле (копать много никто не хочет). И снова на помощь приходит оборудование для точного определения места повреждения кабельной линии, это ПОДЗЕМНЫЙ ЛОКАТОР НЕИСПРАВНОСТЕЙ КАБЕЛЯ Aqua-Tronics модель EG-3000 это система, в которой используется самая эффективная электроника для поиска неисправностей. Самым выдающимся  является автоматический контроль напряжения. При подаче импульсов на линию для установления места повреждения  EG-3000 подает только необходимое напряжение пробоя.

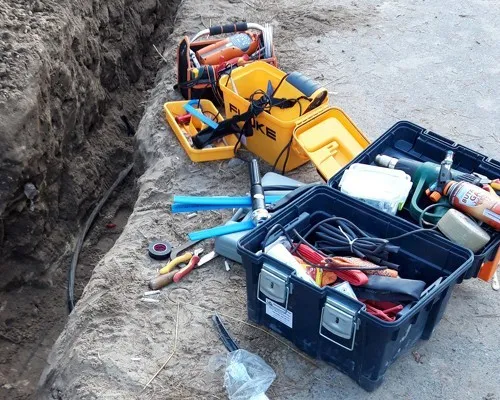

Начинае ремонт кабеля.

Вскрываем  место повреждения кабеля и делаем повторную диагностику кабеля в два направления, чтобы убедится в исправности кабельной линии. Очень часто мы находим новые повреждения в кабеле, но с более высоким сопротивлением изоляции. Если сопротивление изоляции в пределах нормы, это хорошо. Во втором случаи мы продолжаем поиск повреждения в  кабеле.

Если все нормально, мы приступаем к монтажу муфты. Как это делается есть много видео в Youtube.

Ремонт кабеля.

Нужно отметить, что для монтажа муфты нужен специальный инструмент и точное соблюдение технологии монтажа муфты. А, также качественный материал с которого состоит кабельная муфта. В муфте должно быть сопротивление изоляции больше чем в кабельной линии, она не должна пропускать влагу (замокание муфты) влага  приведет со временем к повреждению муфты.

После выполнения ремонтных работ, мы снова проверяем кабельную линию на возможные неисправности. Когда работа выполнена и проверена, место повреждения кабеля засыпается.

Ми багато років надаємо послуги з ремонту та діагностики електропроводки.
Виконуємо такі роботи:
— ремонт кабельних ліній у землі;
— трасування кабельних ліній та трубопроводів…
